自力式調節閥

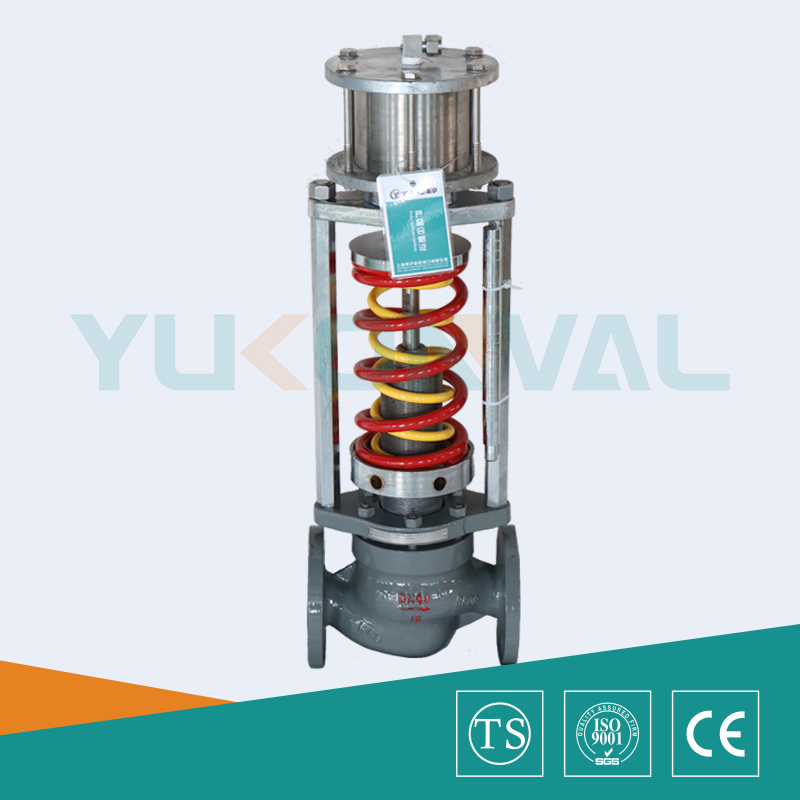

ZZYP自力式壓力調節閥
ZZYP自力式壓力調節閥

ZZYP自力式壓力調節閥

ZZYP自力式壓力調節閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。自力式壓力調節閥具有動作靈敏,密封性好,壓力設定點波動力小等優點,自力式壓力調節閥廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

參數

在線咨詢

自力式壓力調節閥 產品概述

ZZYP自力式壓力調節閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。自力式壓力調節閥具有動作靈敏,密封性好,壓力設定點波動力小等優點,自力式壓力調節閥廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。
自力式壓力調節閥系列產品有單座(ZZYP)、套筒(ZZYM)、雙(ZZYN)、三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15~2500Kpa。可按需要組合滿足用戶工況要求。

自力式壓力調節閥 產品特點

(1)自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
(2)壓力分段范圍細且互相交叉,調節精度高。
(3)壓力設定值在運行期間可連續設定。
(4)對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
(5)橡膠膜片式檢測,執行機構測精度高、動作靈敏。
(6)采用壓力平衡機構,使調節閥反應靈敏、控制準確。

自力式壓力調節閥 技術參數

公稱通徑DN20253240506580100125150200250300
額定流量系數Kv7112030487512019030048076011001750
噪音衡量系數Z值0.60.60.60.550.550.50.50.450.40.350.30.20.2
允許壓差
(Mpa)
PN161.61.51.21,0
PN402.0
閥蓋形式標準型-17~+300℃、高溫型+300℃~+450℃
壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式單座、套筒型閥芯
流量特性線性

自力式壓力調節閥 執行器參數

有效面積(cm )32※80250630
壓力設定范圍(MPa)0.8~1.60.1~0.60.015~0.150.005~0.035
0.3~1.20.05~0.30.01~0.07
保證壓力閥正常工作的
更小壓差△Pmin(MPa)
≥0.05≥0.04≥0.01≥0.005
允許上下膜室之間更大壓差(MPa)2.01.250.40.15
材料膜蓋:鋼板鍍鋅; 膜片:EPDM或FKM夾纖維
控制管線、接頭銅管或鋼管10×1; 卡套式接頭:R1/4"

注:※該有效面積所對應的壓力設定范圍不適用于DN150-250。

自力式壓力調節閥 性能指標

設定值偏差±8%
允許泄露量
(在規定實驗條件下)
硬密封4×0.01%閥額定容量
軟密封DN15~50DN65~125DN150~250
10氣泡/min20氣泡/min40氣泡/min

自力式壓力調節閥 工作溫度

公稱通徑15~125mm150~250mm
密封型式硬密封≤150℃≤140℃
冷卻罐≤200℃冷卻罐和加長件≤200℃
冷卻罐和散熱片≤350℃ ※冷卻罐和加長件≤300℃ ※
軟密封≤150℃

注:※表示該閥允許工作溫度,僅當介質為蒸汽時有效,且耐溫至350℃需選用PN40的閥體。

自力式壓力調節閥 零件材料

材料代號C(WCB)P(304)R(316)

主要

零件

閥體WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(316)
閥芯、閥座1Cr18Ni9Ti(304)1Cr18Ni9Ti(304)1Cr18Ni12Mo2Ti(316)
閥桿1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
膜片丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
膜蓋A3、A4鋼涂四氟乙烯
填料聚四氟乙烯、柔性石墨
彈簧60Si2Mn
導向套HPb59-1


自力式壓力調節閥 連接尺寸

公稱通徑(DN)20253240506580100125150200250300
法蘭接管尺寸(B)38351260386210231380180020002200
法蘭端間距(L)150160180200230290310350400480600730850

壓力調節范圍(KPa)

15-140H4755205407107808408809159401000
A280308
200-500H455500520690760800870880900950
A230
120-300H450490510680750790860870890940
A176194280
480-1000H445480670740780850860880930
A176194280
600-1500H445570600820890950100011001200
A8596
1000-2500H445570600820980950100011001200
A8596
大約重量(Kg)2637427290114130144180200250
導壓管接口螺紋M16X1.5

自力式壓力調節閥 產品選型

閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
