電動法蘭球閥

Q941電動法蘭球閥是由電動執行機構與球閥兩部分組成，球閥閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的通過球閥閥體；電動法蘭球閥只需要旋轉90°即可全關全開；電動法蘭球閥適用于兩位切斷、調節的場合。根據用途分為兩大類：電動O型切斷球閥和電動O型調節球閥，根據密封形式可分為：電動軟密封球閥和電動硬密封球閥兩類。軟密封球閥主要適用于溫度低于250度以內的介質。硬密封球閥主要適用于250度以上的介質。電動法蘭球閥密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。電動法蘭球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高，球閥與執行器采用直連方式，內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及220VAC電源即可控制運轉。電動法蘭球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。電動法蘭球閥,Q941F/H電動O型切斷球閥,電動球閥是一種重要的電動閥門類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。電動法蘭球閥,Q941F/H電動O型切斷球閥,電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。

參數

在線咨詢

電動法蘭球閥產品概述

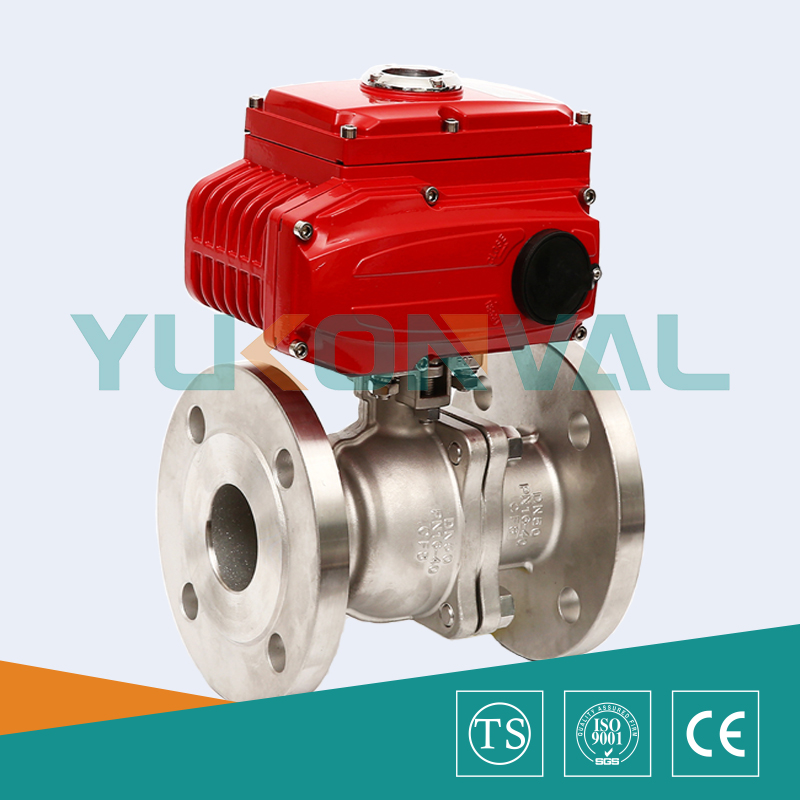

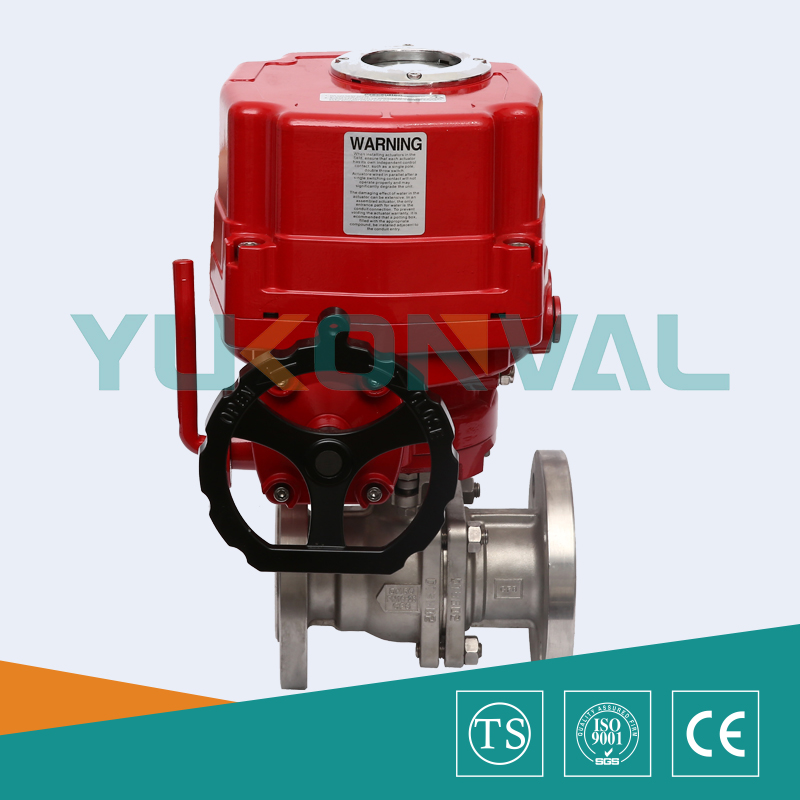

電動法蘭球閥（配OV-TORK執行器）	電動法蘭球閥（配BHV-TORK執行器）

電動法蘭球閥產品特點

（1）流體阻力小、球閥是閥類中流體阻力更小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

電動法蘭球閥主要技術參數

公稱通徑DN(mm)

100

125

150

200

額定流量系數KV

112

170

273

384

512

940

1452

2222

3589

公稱壓力(MPa)

PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允許壓差(MPa)

≤公稱壓力

閥體形式

兩段式鑄造球閥

連接形式

法蘭式、焊接式、螺紋式

閥芯形式

"O"型球形閥芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

流量特性

近似快開型

動作范圍

0～90°

泄露量Q

按GB/T4213-92，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

350：1

配置執行機構

可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

電動法蘭球閥執行器技術參數

執行器類別	引進型OV-TORK系列執行器參數	引進型3610R系列執行器參數	引進型BHV-TORK系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有較強防腐功能
采用優質的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

電動法蘭球閥主要零件材料

零件名稱	材料
閥體、閥蓋	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨

電動法蘭球閥主要性能規范

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

電動法蘭球閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
