蝶閥系列

電動軟密封蝶閥|電動橡膠軟密封蝶閥
電動軟密封蝶閥|電動橡膠軟密封蝶閥

電動軟密封蝶閥|電動橡膠軟密封蝶閥

D971X電動軟密封蝶閥是采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動軟密封蝶閥具有功能強,體積小,輕便宜人,性能可靠,配套簡單元,流通能力大,對常溫、干凈介質,可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。

參數

在線咨詢

電動軟密封蝶閥產品概述

D971X電動軟密封蝶閥是采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動軟密封蝶閥具有功能強,體積小,輕便宜人,性能可靠,配套簡單元,流通能力大,對常溫、干凈介質,可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。

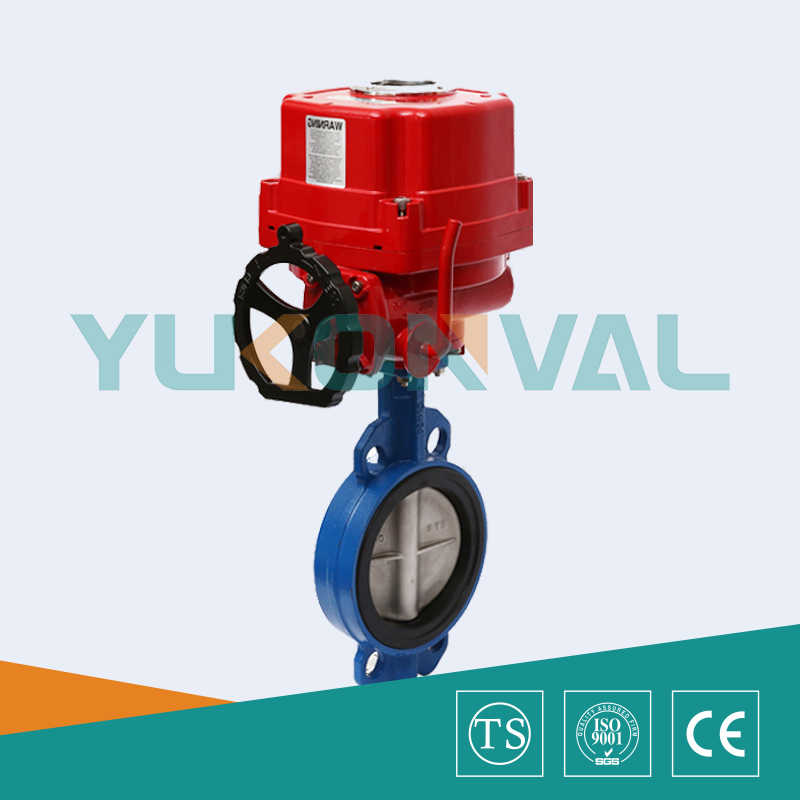

電動軟密封蝶閥對夾式

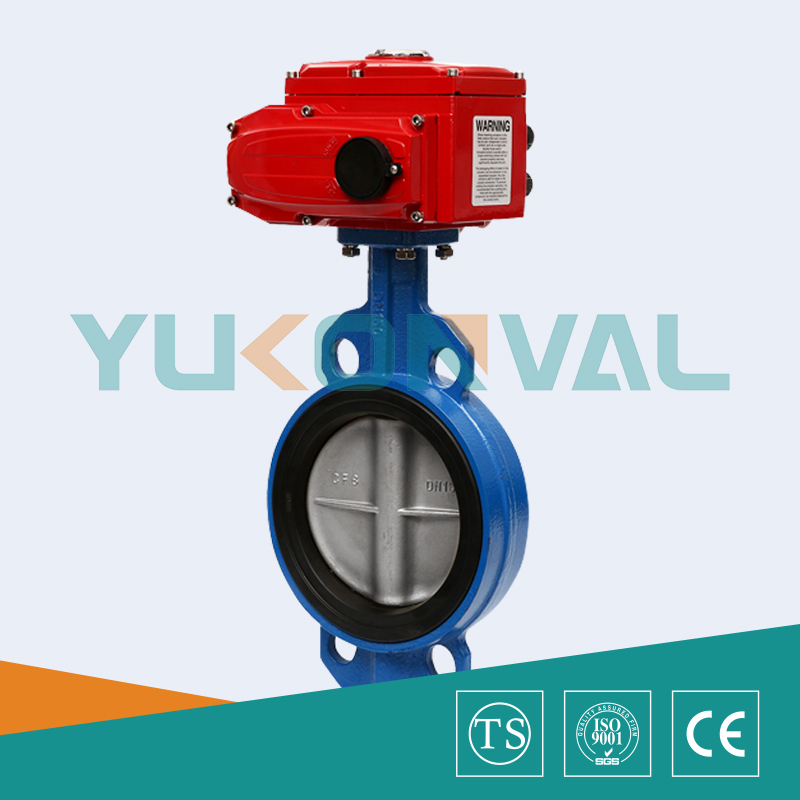

電動防爆軟密封蝶閥對夾式

電動軟密封蝶閥設計標準

設計標準

GB/T2238-1989

法蘭連接尺寸

GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度

GB/T12221-1989

壓力試驗

GB/T13927-2000;JB/T9092-1999

電動軟密封蝶閥技術參數

公稱通徑DN(mm)

50~1200

公稱壓力

PN1.0、1.6MPa

法蘭標準

JB/T79、GB/T9113、HG20594-97

連接形式

法蘭式、對夾式

閥板形式

垂直板式

流量特性

近似快開型

動作范圍

0~90°

泄露量

按GB/T4213-92,為Kv值的10-4

基本誤差

±2.5%

回差

±2.5%

死區

1% (可調)

可調范圍

50:1

配置執行機構

可配PSQ、HQ、UNIC、361RS、OV等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

電動軟密封蝶閥執行器技術參數

執行器類別

引進型OV-TORK系列執行器參數

引進型3610R系列執行器參數

引進型BV-TORK系列執行器參數

電源電壓

標準:220V AC單相  可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC

輸出力矩

50N·M~2000N·M

50N·M~1500N·M

50N·M~3000N·M

動作范圍

0~90° 0~360°

0~90°

0~90°、0°~270°可選

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)

動作時間

15秒/30秒/60秒

10秒/15秒/30秒

18S~112S

保護裝置

過熱保護

過載保護

內置過熱保護、過載保護

環境溫度

-30°~60°

-30°~60°

-20℃~+70℃

手動操作

同附帶手柄操作

同附帶手柄操作

機械離合機構,配手輪操作

機械限位

電氣、機械二重限位

電氣、機械二重限位

2個外部調整螺栓

防護等級

IP65

IP55

IP65、IP67、可定制IP68

防爆等級

無防爆

ExdⅡ BT4

ExdⅡ BT4,ExdⅡ CT6

位置測量

可選裝開關或電位計

比例控制單元

電位計、比例控制單元

驅動電機

8W/E

AC可逆電機

鼠籠式異步電機

進線接口

PE1/2〞進線線鎖

2-PF 1/2〞進線線鎖

2個 PF 3/4”

殼體材料

鋁合金

鋼,鋁合金

鋼,鋁合金,鋁青銅,聚碳酸脂

外涂層

干粉,環氧聚酯,具有較強防腐功能

(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和準確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。

電動軟密封蝶閥零件材料

零件名稱

材料

閥體

球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

蝶板

灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨

電動軟密封蝶閥性能規范

公稱通徑DN(mm)

DN50~1200

公稱壓力

PN(MPa)

0.6

1.0

1.6

2.5

試驗壓力

強度試驗

0.9

1.5

2.4

3.75

密封試驗

0.66

1.1

1.76

2.75

低壓氣密試驗

0.5~0.7

適用介質

空氣、水、污水、蒸氣、煤氣、油品等

電動軟密封蝶閥產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
