電動高溫高壓截止閥

電動高溫高壓截止閥”也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。良邦生產的電站截止閥供應國內各大中小城市企業單位，也廣泛用于石油化工行業、造船行業等。

參數

在線咨詢

·J961HY電動高溫高壓截止閥概述：

J961HY電動高溫高壓截止閥結構優勢
1.電站截止閥采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

J961HY電動高溫高壓截止閥主要設計規范
設計與制造 GB/T12234 ASMEB16.34 　　
結構長度 JB/T3595
接口連接尺寸 JB/T3595 GB/T12224
檢驗與試驗 JB/T3595 MSS SP61
壓力與溫度基準 JB/T3595 ANSI B16.34

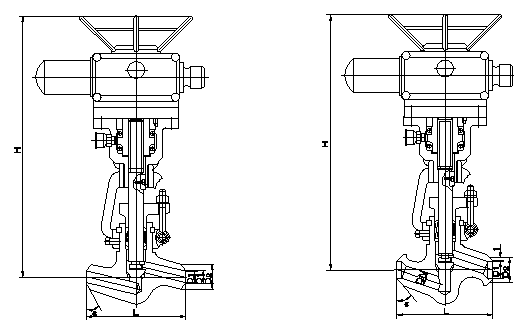

J961HY電動高溫高壓截止閥結構圖

J961HY電動高溫高壓截止閥主要性能規范和使用范圍

產品型號 Producttype	公稱壓力 PN/MPa Nominal pressure	試驗壓力/MPa TeStDreSSure		工作壓力/MPa Workingpressure			工作溫度/℃ Working temperature	適用介質 Appicable medium
產品型號 Producttype	公稱壓力 PN/MPa Nominal pressure	殼體強度 Shell strength test	密封 Sealing	P54	P55	P57	工作溫度/℃ Working temperature	適用介質 Appicable medium
J961(H/Y)-1OO	10	15	11	/	/	/	≤450	水、蒸汽、油品 Water，Steam, oil goods
J961(H/Y)-200	20	30	22	/	/	/		水、蒸汽、油品 Water，Steam, oil goods
J961(H/Y)-250	25	38	28	/	/	/		蒸汽 Steam
J961(H/Y)-320	32	48	36	/	/	/
J961Y-P54/1OOV	/	30	22	1O	/	/	≤540
J961Y-P54/140V	/	38	28	14	/	/
J961Y-P54/170V	/	48	36	17	/	/
J961Y-P55/1OOV	/	38	28	/	1O	/	≤555
J961Y-P55/140V	/	48	36	/	14	/
J961Y-P55/170V	/	53	39	/	17	/
J961Y-P57/1OOV	/	48	36	/	/	1O	≤570
J961Y-P57/140V	/	55	40	/	/	14
J961Y-P57/170V	/	60	44	/	/	17

J961HY電動高溫高壓截止閥主要尺寸：
公稱通徑
DN Nominal
diarneter J961(H,Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
主要外形尺寸和連接尺寸/mm
Main external and connecting dimensions
L D1 D2 D3 ∝ H
15 150 17 36 / 37.5o 518
20 135 170 22 42 / 37.5o 518
25 135 170 26 42 / 37.5o 518
32 170 180 31 44 / 37.5o 560
40 230 38 60 / 37.5o 545
50(1) 250 50 82 / 32o 728
50(2) 320 350 50 82 / 32o 748
65 370 260 69 1OO 11O 32o 829
80 400 430 470 84 108 130 32o 898
100 455 560 107 144 165 32o 913
注：DN50為兩種結構
Note：Two type for DN50
J961y-P55/100V、P55/140V、P55/170V J961y-P57/100V、P57/140V、P57/170V
15 150 17 40 / 37.5o 518
20 135 170 22 46 / 37.5o 518
25 135 170 26 46 / 37.5o 518
32 170 180 31 49 / 37.5o 560
40 230 38 60 / 37.5o 545
50(1) 250 50 90 / 32o 728
50(2) 320 350 50 90 / 32o 748
65 370 260 69 104 115 32o 829
80 400 430 470 84 11O 140 32o 898
100 455 560 107 148 170 32o 913
