氣動調節閥

氣動薄膜低溫調節閥
氣動薄膜低溫調節閥

氣動薄膜低溫調節閥

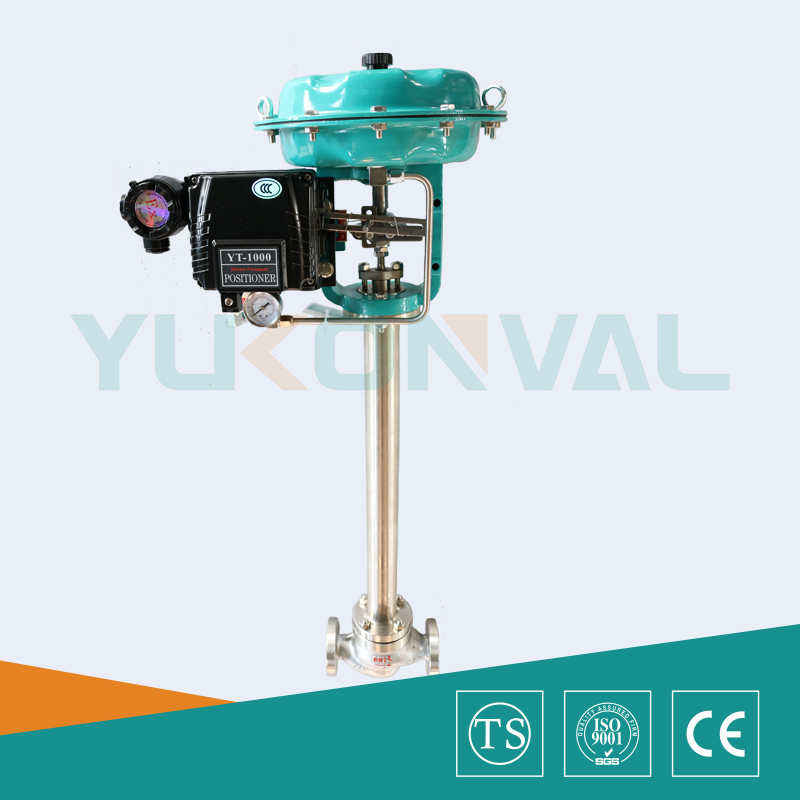

氣動薄膜低溫調節閥是由多彈簧薄膜執行機構、低溫調節閥、空氣過濾減壓閥以及電氣閥門定位器組成。氣動低溫調節閥特別適用于-60~-250℃低溫狀態下的介質(如液氧、液氮等)的調節。是我公司專門針對超低溫工況研發的氣動調節閥產品之一。氣動薄膜低溫調節閥與常溫調節閥不同之處在于采用長頸型上閥蓋,使填料處于常溫下工作,并且閥門進行低溫處理。氣動低溫調節閥由閥門定位器給出信號壓力輸入到氣動薄膜執行機構的氣室,產生推力,通過連接桿件帶動閥芯,閥芯位置的變化使閥的流通截面積變化,實現對介質流量的調節。

參數

在線咨詢

氣動薄膜低溫調節閥產品概述

 氣動薄膜低溫調節閥是由多彈簧薄膜執行機構、低溫調節閥、空氣過濾減壓閥以及電氣閥門定位器組成。氣動低溫調節閥特別適用于-60~-250℃低溫狀態下的介質(如液氧、液氮等)的調節。是我公司專門針對超低溫工況研發的氣動調節閥產品之一。氣動薄膜低溫調節閥與常溫調節閥不同之處在于采用長頸型上閥蓋,使填料處于常溫下工作,并且閥門進行低溫處理。氣動低溫調節閥由閥門定位器給出信號壓力輸入到氣動薄膜執行機構的氣室,產生推力,通過連接桿件帶動閥芯,閥芯位置的變化使閥的流通截面積變化,實現對介質流量的調節。

氣動低溫調節閥技術參數

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數(KV)

單座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

套筒

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允許壓差(MPa)

單座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公稱壓力(MPa)

1.6、2.5、4.0、6.4

額定行程

16

25

40

60

100

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

閥蓋形式

低溫型-10~-196℃、超低溫型-196~-250℃

壓蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式

單座式、套筒式

流量特性

等百分比、直線型

氣動薄膜低溫調節閥執行機構

配置執行器類別

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面積(cm2)

350

350

560

900

1400

行程

10、16

24

40

40、60

100

彈簧范圍(KPa)

20~100(標準)、20-60、60-100、40-200、80-240

膜片材料

丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140~400KPa

氣源接口

RC1/4"

環境溫度

-30~+70℃

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

氣動薄膜低溫調節閥性能指標

項目

不帶定位器

帶定位器

基本誤差%

±5.0

±1.0

回差%

3.0

1.0

死區%

3.0

0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

30:1

氣動薄膜低溫調節閥零件材料

1

閥體

WCB

304

316

316L

2

墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

3

閥座/套筒

304

304

316

316L

4

閥芯

304

304

316

316L

5

導向套/并帽

304

304

316

316L

6

中墊

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

7

閥蓋

WCB

304

316

316L

8

閥桿

304

304

316

316L

9

隔熱板

碳鋼

304

316

316L

10

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

11

螺栓

25

不銹鋼

不銹鋼

不銹鋼

12

填料壓蓋

WCB

304

316

316L

氣動薄膜低溫調節閥產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
