氣動調節閥

氣動薄膜單座調節閥
氣動薄膜單座調節閥

氣動薄膜單座調節閥

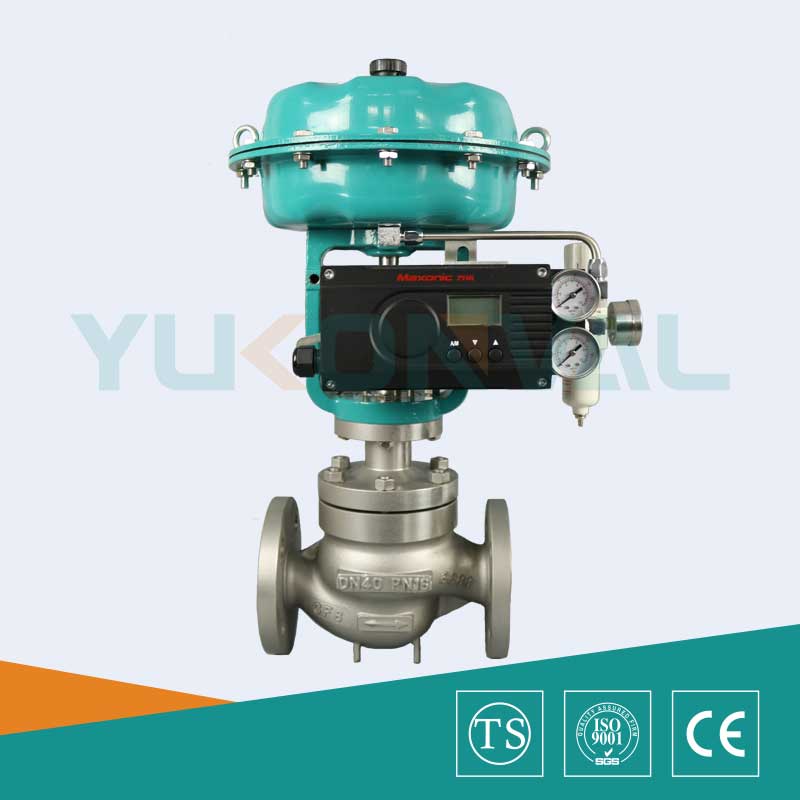

氣動薄膜單座調節閥,是由多彈簧氣動薄膜執行機構、調節閥閥體、空氣過濾減壓閥、電氣閥門定位器組成,多彈簧執行機構有高度低、重量輕、裝備簡便。氣動薄膜單座調節閥閥體流道呈S流線型,具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性準確、維護方便等優點,可用于苛刻的工作條件。氣動薄膜調節閥配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制。氣動薄膜單座調節閥廣泛應用于準確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動薄膜單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合。

參數

在線咨詢

氣動薄膜單座調節閥產品概述

氣動薄膜單座調節閥,是由多彈簧氣動薄膜執行機構、調節閥閥體、空氣過濾減壓閥、電氣閥門定位器組成,多彈簧執行機構有高度低、重量輕、裝備簡便。氣動薄膜單座調節閥閥體流道呈S流線型,具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性準確、維護方便等優點,可用于苛刻的工作條件。氣動薄膜調節閥配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制。氣動薄膜單座調節閥廣泛應用于準確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動薄膜單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合。


氣動薄膜單座調節閥技術參數

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數(KV)

單座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

套筒

6.3

10

16

25

40

63

100

160

250

360

570

850

1180

允許壓差(MPa)

單座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公稱壓力(MPa)

1.6、2.5、4.0、6.4、10.0

額定行程(mm)

16

25

40

60

100

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

閥蓋形式

標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)

壓蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式

單座式、套筒式

流量特性

等百分比、直線性

氣動薄膜單座調節閥執行機構

配置執行器類別

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面積(cm2)

350

350

560

900

1400

行程(mm)

10、16

24

40

40、60

100

彈簧范圍(KPa)

20~100(標準)、20-60、60-100、40-200、80-240

膜片材料

丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140~400KPa

氣源接口

RC1/4"

環境溫度

-30~+70℃

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

氣動薄膜單座調節閥性能指標

項目

不帶定位器

帶定位器

基本誤差%

±5.0

±1.0

回差%

3.0

1.0

死區%

3.0

0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

30:1

氣動薄膜單座調節閥零件材料

1

閥體

WCB

304

316

316L

2

墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

3

閥座/套筒

304

304

316

316L

4

閥芯

304

304

316

316L

5

導向套/并帽

304

304

316

316L

6

中墊

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

7

閥蓋

WCB

304

316

316L

8

閥桿

304

304

316

316L

9

金屬墊

304

304

316

316L

10

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

11

螺栓

25

不銹鋼

不銹鋼

不銹鋼

12

填料壓蓋

WCB

304

316

316L

氣動薄膜單座調節閥選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
